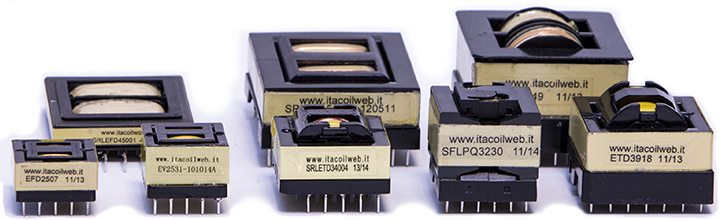

TRANSFORMATEURS POUR CONVERTISSEURS RÉSONANTS LLC
resonant LLC transformers
Transformateurs résonants intégrés, optimisés pour les convertisseurs LLC haute efficacité.
Les transformateurs dits « à résonance intégrés » utilisent l'inductance dispersée, qui représente en général un effet parasite indésirable, à la place d'une inductance discrète, en intégrant deux des trois éléments du tank résonant dans un seul composant magnétique.

Le besoin d'un rendement élevé dans les systèmes d'alimentation pour l'éclairage LED et, en général, la demande en efficacité énergétique toujours plus importante aussi bien pour l'économie d'exercice que pour la réponse à certaines normes récentes, ont amené ces dernières années à une réévaluation de la topologie des LLC résonants série (SRC).
Tous les plus grands producteurs de composants actifs du marché des SMPS ont ajouté à leur catalogue des microcircuits qui permettent, grâce à un degré de complexité du circuit particulièrement restreinte, de obtenir une alimentation en énergie dont l'efficacité est de 90-96% (qui peut être améliorée à l'aide de redresseurs synchrones à la place des diodes de sortie) et dont les problèmes EMI/EMC sont réduits par rapport à d'autres topologies grâce au « Zero Voltage Switching » et aux courants à haute fréquence substantiellement sinusoidaux.

La diffusion de cette topologie efficace est contrecarrée par la difficulté conceptuelle d'obtenir une bonne valeur d'inductance dispersée, dans le respect de tous les autres paramètres de projet et dans des conditions de pertes minimes. Cette condition ne peut être atteinte par l'utilisation de l'expérience empirique et de méthodologies de calcul simplifiées.

La conception optimale d'un alimentateur résonant LLC visant à une efficacité élevée doit nécessairement prendre en considération les contraintes liées aux composants magnétiques, sous peine de devoir renoncer à une partie d'efficacité parfois importante.

Cette difficulté de conception porte en effet à rencontrer souvent des transformateurs qui s'éloignent des conditions idéales d'efficacité, aussi bien du point de vue économique et dimensionnel que, bien sûr, du point de vue énergétique.

Nous avons beaucoup investi pour pouvoir fournir une assistance technique rapide et compétente. Aujourd'hui, grâce à l'expérience que nous avons acquise et aux logiciels propriétaires que nous avons développé au sein de notre entreprise, nous sommes en mesure de concevoir en tenant compte de l'effet de peau, de l'effet de proximité, etc., ainsi que des contraintes structurelles.
Nous somme en mesure de fournir des transformateurs standard avec des tank résonants correctement dimensionnés, et nous collaborons avec le concepteur électronique à la définition du tank résonant nécessaire pour répondre à toutes les exigences spécifiques.

Ne renoncez pas aux meilleurs résultats en termes d'efficacité, de température, de coûts et de dimensions.

Nous vous permettons d'éviter longs et onéreux délais de développement, en garantissant le succès immédiat du projet de convertisseur résonant.

Adaptés à tous les microcircuits les plus communs, dont les suivants:
ST Microelectronics Fairchild NXP Philips Texas Insruments Power Integrations ON Semiconductors International Rectifier Infineon
L6598
L6599
L6585
L6699
FAN7688
FAN7631
FAN7621
FAN7621S
FAN7621B
FSFR2100
FSFR1600US
FSFR1700US
FSFR1800US
FSFR2100US
FSFR1800HS
FSFR1700HS
FSFR1600XS
FSFR1700XS
FSFR1800XS
FSFR2100XS
FLS1600XS
FLS1700XS
FLS1800XS
FLS2100XS
TEA1610T
TEA1611T
TEA1612T
TEA1713T
TEA1716T
SSL4120T
UCC25600
UCD3138
UCC29950
PLC810PG
LCS700HG
LCS701HG
LCS702HG
LCS703HG
LCS705HG
LCS708HG
NCP1395x
NCP1396x
NCP1397
NCP1910
NCL30051
MC34067
MC33067
IRS27951
IRS27952
IRS279524
IRS2548D
IRS2153
IRS21531
ICE1HS01G
ICE2HS01G
ICL5101

Versions standard avec fréquence opératoire de 40KHz à 300KHz et fréquences supérieures sur demande.
Grandes distances superficielles/aériennes/à travers un isolant pour l'isolation renforcée selon les normes EN61558, EN60950, etc.

Pour une conception cohérente du convertisseur résonant et de ses composants magnétiques nous vous conseillons de nous transmettre les données techniques nécessaires à l'aide du formulaire suivant:
"Resonant Tank request form" Click to request


Transformateur Resonant Transformateur Resonant Transformateur Resonant Transformateur Resonant TRANSFORMATEURS POUR
CONVERTISSEURS RÉSONANTS

Transformateurs optimisés pour les convertisseurs résonants LLC à haute efficacité, adaptés à l'utilisation avec des microcircuits pour convertisseurs produits par les meilleurs fabricants.
